0.2mm-4.0mm 두께 SMT PCB 0.10mm 최소 구멍 지름

0.2mm-4.0mm 두께 SMT PCB 0.10mm 최소 구멍 지름
0.2mm-4.0mm 두께 SMT PCB 0.10mm 최소 구멍 지름

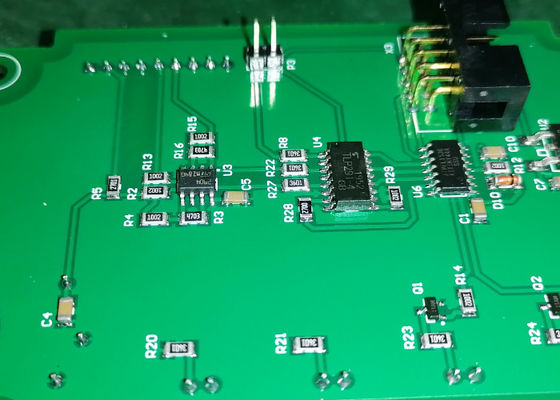

큰 이미지 :  0.2mm-4.0mm 두께 SMT PCB 0.10mm 최소 구멍 지름

제품 상세 정보:

0.2mm-4.0mm 두께 SMT PCB 0.10mm 최소 구멍 지름

설명
두께: 0.6-3.2mm 솔더 마스크 색: 녹색, 빨간색, 파란색, 검은색, 흰색, 노란색
PCB 두께: 0.2mm-4.0mm 임피던스 제어: 아니
보드 두께 공차: ±10% 분 분출: 0.15 밀리미터
이온 오염: <1.56ug/cm2 ((NaCl) 최소 구멍 직경: 0.10 밀리미터

제품 설명:

빠른 회전 PCB 조립

빠른 턴 PCB 조립은 전자 제품을위한 고품질 인쇄 회로 보드 (PCB) 를 제조하는 빠르고 효율적인 방법입니다.우리는 신속한 배달과 높은 품질 표준의 중요성을 이해그래서 우리는 고객들에게 빠른 처리 시간을 제공합니다.

주요 특징:
  • 최소 구멍 지름: 0.10mm
  • PCB 두께: 0.2mm-4.0mm
  • 솔더 마스크 색상: 녹색, 빨간색, 파란색, 검은색, 흰색, 노란색
  • 분 뚫기: 0.15mm
  • 표면: HASL Lf/Enig/OSP
제품 개요:

빠른 턴 PCB 조립은 고품질 PCB를 생산하는 빠르고 신뢰할 수있는 방법을 필요로하는 사람들에게 완벽한 솔루션입니다.우리의 첨단 제조 과정과 최첨단 장비는 최소 구멍 지름 0의 PCB를 생산 할 수 있습니다.PCB 두께는 0.2mm에서 4.0mm까지 다양하며, 특정 필요에 맞는 두께를 선택할 수 있습니다.

우리의 빠른 회전 PCB 조립의 주요 특징 중 하나는 용접 마스크 색상의 다양성입니다. 당신은 녹색, 빨간색, 파란색, 검은색, 흰색,또는 노란색으로 PCB를 커스터마이즈하고 눈에 띄게 만듭니다.. 솔더 마스크는 색을 추가 할뿐만 아니라 PCB를 손상으로부터 보호하고 더 나은 솔더 결과를 보장합니다.

우리의 빠른 회전 PCB 조립은 또한 0.15mm의 최소 굴착 크기를 제공합니다. 더 작고 복잡한 디자인을 허용합니다.이 특징은 특히 고밀도 부품과 복잡한 회로를 필요로 하는 제품에 유용합니다.우리는 PCB 제조에서 정밀도가 매우 중요하다는 것을 이해하고 있으며, 우리의 시설은 가장 도전적인 굴착 요구 사항을 처리 할 수 있습니다.

표면 완성도 측면에서 우리는 세 가지 옵션을 제공합니다. HASL Lf, Enig, OSP.HASL Lf (고온 공기 용매 평준화 납 없는) 는 우수한 용매성 및 강력한 보호를 제공하는 비용 효율적이고 신뢰할 수있는 표면 마무리입니다.에니그 (Electroless Nickel Immersion Gold) 는 평면성, 용접성 및 부식 저항성으로 인기가 있습니다.OSP (Organic Solderability Preservative) 는 평평한 표면과 우수한 솔더성을 제공하는 환경 친화적 인 옵션입니다..

결론적으로, 빠른 턴 PCB 조립은 빠르고 고품질의 사용자 정의 PCB를 필요로하는 사람들에게 이상적인 선택입니다. 0.10mm의 최소 구멍 지름, 용접 마스크 색상 범위,최소 굴착 크기는 0.15mm, 우리의 PCB는 다양한 전자 제품에 적합합니다. 게다가, 당신은 당신의 특정 요구 사항을 충족하기 위해 세 가지 다른 표면 마무리 중에서 선택할 수 있습니다.품질을 저해하지 않고 PCB를 시간에 배달할 수 있습니다.. PCB 조립을 시작하기 위해 오늘 저희에게 연락!



특징:

  • 제품명: 빠른 회전 PCB 조립
  • 솔더 마스크 색상: 녹색, 빨간색, 파란색, 검은색, 흰색, 노란색
  • PCB 두께: 0.2mm-4.0mm
  • 처리 시간: 빠르게
  • 표준: IPC 2급
  • 표면: HASL Lf/Enig/OSP

주요 특징:

  • 빠르고 효율적인 PCB 생산 및 조립 과정
  • 다양한 색상 고품질 용접 마스크
  • 유연한 PCB 두께 옵션 0.2mm에서 4.0mm까지
  • 긴급 프로젝트의 신속한 처리 시간
  • 품질보장을 위한 IPC 2급 표준을 준수합니다.
  • HASL Lf, Enig 및 OSP를 포함한 다양한 표면 옵션


기술 매개 변수:

제품 이름 빠른 회전 PCB 조립
최소 구멍 지름 00.10mm
분 분출 00.15mm
두께 00.6~3.2mm
실크 스크린 색상 흰색, 검은색, 노란색
보드 두께 허용 ±10%
표준 IPC 2급
임페던스 제어 아니
표면 기술 몰입 은
PCB 두께 00.2mm-4.0mm
적용 블루투스 스피커
주요 특징 PCBA, PCBA, PCB, 빠른 턴


응용 프로그램:

빠른 회전 PCB 조립
적용 및 현장

빠른 회전 PCB 조립은 광범위한 응용 프로그램에 적합한 매우 다재다능하고 효율적인 인쇄 회로 보드 조립 솔루션입니다.우수한 품질과 빠른 처리 시간으로, 그것은 다양한 산업과 시나리오를위한 완벽한 선택입니다.

  • 블루투스 스피커 제조 - 빠른 회전 PCB 조립은 블루투스 스피커 생산을 위해 특별히 설계되었습니다.첨단 기술 과 정밀 한 제조 공정 은 스피커 의 성능 이 최적화 되고 일관성 있는 것 을 보장 합니다.
  • 전자 프로토타입 제작 - 빠른 회전 PCB 조립은 전자 장치 및 기기 프로토타입 제작에 이상적입니다.빠른 처리 시간 및 사용자 정의 가능한 옵션으로 인해 새로운 제품을 테스트하고 정제하는 데 비용 효율적이고 효율적인 솔루션입니다..
  • 소비자 전자제품 - 빠른 회전 PCB 조립은 스마트 폰, 노트북 및 태블릿과 같은 소비자 전자제품의 생산에 널리 사용됩니다.고품질 과 신뢰성 있는 성능 으로 인해 제조업체 들 사이 에서 인기 있는 선택 이다.
  • 의료 장비 - 빠른 회전 PCB 조립은 의료 장비의 생산에도 적합합니다. IPC 클래스 2와 같은 표준과 규정을 엄격히 준수합니다.의료기기의 안전성과 정확성을 보장합니다..

응용 분야에 관계없이, 빠른 회전 PCB 조립은 고품질, 신속하고 비용 효율적인 PCB 조립 서비스를 필요로하는 회사 및 개인을위한 솔루션입니다.

제품 속성

빠른 회전 PCB 조립은 다른 PCB 조립 솔루션에서 구별되는 다양한 기능과 사양을 제공합니다. 이러한 속성은 다음을 포함합니다.

  • 실크 스크린 컬러 - 빠른 회전 PCB 조립은 흰색, 검은색 및 노란색의 세 가지 실크 스크린 색상을 선택할 수 있습니다. 이것은 구성 요소 표시의 더 나은 사용자 정의와 가시성을 허용합니다.
  • 두께 - 빠른 회전 PCB 조립체는 0.6-3.2mm 두께 범위를 수용 할 수 있으며 다양한 유형의 전자 장치 및 장비에 적합합니다.
  • 보드 두께 허용 - 빠른 회전 PCB 조립은 보드 두께에 대해 ± 10%의 허용을 가지고 있으며 최종 제품의 정확성과 일관성을 보장합니다.
  • 표준 - 빠른 회전 PCB 조립은 PCB 조립에 대한 품질 및 성능 요구 사항을 설정하는 IPC 클래스 2 표준을 준수합니다.
강조 된 키워드

빠른 회전 PCB 조립은 첨단 기술을 활용하고 산업 표준을 따라 고품질, 효율적이고 비용 효율적인 PCB 조립 서비스를 제공합니다.그 특징과 능력을 강조하는 주요 용어 중 일부는:

키워드 설명
SMT 표면 장착 기술은 PCB의 표면에 직접 장착된 구성 요소를 배치하고 용접하는 것을 포함하는 빠른 회전 PCB 조립에 사용되는 주요 방법입니다.
PCB 빠른 회전 PCB 조립은 전자 장치 및 장비의 필수 부품인 인쇄 회로 보드에 특별히 설계되었습니다.
PCBA PCBA는 인쇄 회로 보드 어셈블리를 뜻하며, 이는 전자 구성 요소를 인쇄 회로 보드에 조립하는 과정을 의미합니다.
BOM BOM는 특정 PCB 조립 프로젝트에 필요한 모든 구성 요소 및 부품 목록인 재료 목록을 의미합니다.빠른 회전 PCB 조립은 정확성과 효율성을 보장하기 위해 BOM 검증 및 소싱 서비스를 제공합니다..
DFM 제조성을위한 설계는 신속 회전 PCB 조립의 중요한 과정이며 효율적이고 비용 효율적인 생산을 위해 PCB의 디자인을 최적화하는 것을 포함합니다.

결론적으로, 빠른 회전 PCB 조립은 광범위한 응용 프로그램과 기능을 제공하는 최고 수준의 PCB 조립 솔루션입니다.그리고 효율성과 비용 효율성에 중점을 두는 것은 다양한 산업과 시나리오에 대한 선택으로 만듭니다..



사용자 정의:

빠른 회전 PCB 조립 사용자 정의 서비스

이 서비스는 고객의 특정 요구에 신속하고 효율적인 PCBA (프린트 서킷 보드 조립) 솔루션을 제공하기 위해 설계되었습니다.우리의 턴키 조립 프로세스는 SMT (지상 장착 기술) 및 다른 조립 기술을 포함합니다, PCB의 고품질과 정확성을 보장합니다.

우리의 빠른 회전 PCB 조립 서비스로, 우리는 ± 10%의 보드 두께 허용을 보장, 신뢰성과 PCB의 일관성에 대한 자신감을 제공합니다.우리의 표면 기술 옵션은 몰입 은을 포함합니다, 우수한 전기 성능과 부식 저항을 보장합니다.

고객은 HASL Lf (연료 없는), Enig (전자 없는 니켈 몰입 금) 및 OSP ( 유기 용매성 보존제) 와 같은 다양한 표면 옵션 중에서 선택할 수 있습니다.이 옵션은 다양한 수준의 보호를 제공하며 다양한 환경과 응용 프로그램에 적합합니다..

우리의 빠른 턴 PCB 조립 서비스는 두께 범위 0.6-3.2mm를 충족, 당신의 특정 요구 사항을 충족하는 다재다능성과 유연성을 허용합니다.,우리의 숙련된 기술자들은 최적의 성능을 위해 설계도를 최적화하기 위해 당신과 긴밀히 협력할 수 있습니다.

PCBA와 SMT에 대한 전문성을 강조하여, 우리는 PCB 요구에 대한 신속하고 효율적이고 신뢰할 수있는 턴키 조립 솔루션을 제공하기 위해 최선을 다하고 있습니다.우리의 맞춤형 서비스를 이용하고 여러분의 아이디어를 실현할 수 있도록 도와주세요.



포장 및 운송:

빠른 회전 PCB 조립 포장 및 운송

우리의 빠른 회전 PCB 조립은 귀하의 제품을 안전하고 안전하게 배달하기 위해 전문적인 포장과 함께 제공됩니다.

포장:
  • 모든 부품은 운송 중에 손상을 방지하기 위해 안티 정적 가방에 안전하게 배치됩니다.
  • 그 후 보드는 외부의 충격으로부터 보호하기 위해 거품으로 덮인 견고한 고지 박스에 배치됩니다.
  • 상자 는 단단 한 테이프 로 봉인 되어 있으며, 쉽게 식별 하기 위해 필요한 정보 로 표시 되어 있습니다.
운송:
  • 우리는 항공, 해상 및 신속한 서비스를 포함하여 다양한 운송 옵션을 제공하여 귀하의 특정 요구를 충족시킵니다.
  • 모든 배송은 신속하고 정확한 배달을 보장하기 위해 주의 깊게 추적되고 모니터링됩니다.
  • 우리는 신뢰할 수 있는 운송업체와 협력하여 신뢰할 수 있고 효율적인 배송 서비스를 제공합니다.
  • 관세청구와 서류는 우리 팀이 처리합니다.

우리의 전문적인 포장 및 신뢰할 수있는 배송 서비스로, 당신은 당신의 빠른 턴 PCB 조립이 안전하고 시간에 도착할 것이라고 확신 할 수 있습니다.
